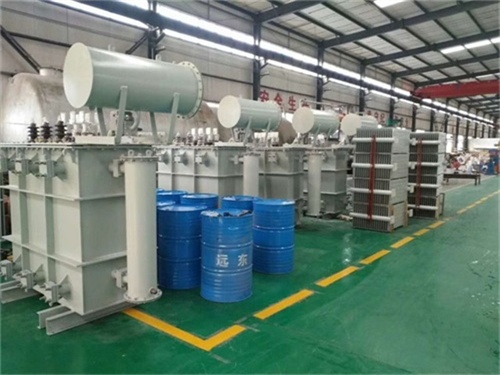

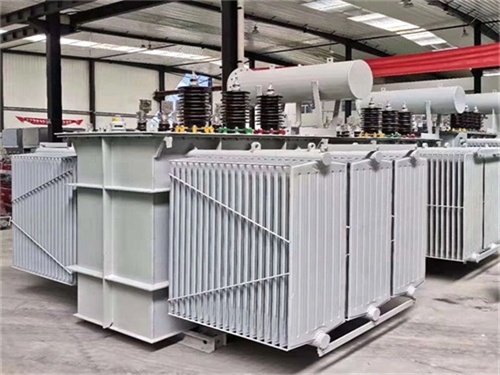

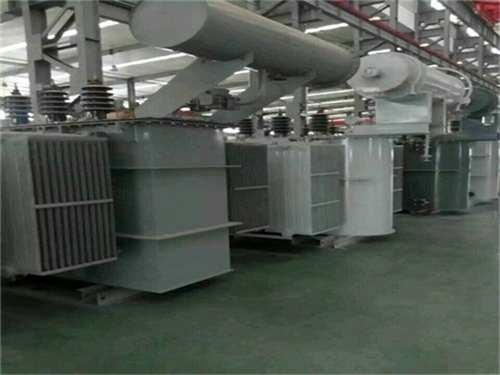

S20變壓器是一種高效節能、安全可靠、適應性強的油浸式電力變壓器，符合我國二級能效標準，廣泛應用于各類電力系統和工業設備中。以下是對S20變壓器的詳細介紹：

　　一、技術特性

　　高效節能：S20變壓器采用優質硅鋼片和高導電性無氧銅作為線圈材料，有效降低了空載損耗和負載損耗。與S13變壓器相比，S20變壓器的空載損耗可降低10%以上，負載損耗可降低20%以上，產品總損失可減少25%，節能效果顯著。

　　安全可靠：S20變壓器采用全密封結構，箱蓋折邊設計，變壓器油與空氣隔絕，防水、防潮，延緩變壓器油質的老化，延長變壓器使用壽命。同時，油箱、夾件等經除銹、酸洗、磷化和多次焗漆處理，采用特殊防銹漆，不脫落、不褪色，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。

　　運行穩定：S20變壓器在設計上經過精密的計算和測試，能夠在長時間工作中保持穩定的電壓輸出，為設備提供可靠的電源保障。其鐵芯采用五列高壓線圈和四列低壓線圈相間的結構，機械強度和電磁性能得到了同時提升。繞組采用螺旋式或網格式的絕緣結構，絕緣水平更高，散熱面積更大，提高了變壓器的載流量。

　　適應性強：S20變壓器能夠適應各種不同的環境條件，包括高溫、低溫、潮濕、干燥等環境。其使用條件廣泛，最高環境溫度可達+40℃，最低環境溫度可至-25℃，海拔高度小于1000m，最高月平均相對濕度可達90%(20℃)。

　　二、結構設計與材料應用

　　鐵芯設計：S20變壓器的鐵芯采用優質硅鋼片，導磁性能好，能夠高效傳輸和轉換電能，減少鐵芯里的能量損耗。硅鋼片剪裁精準，疊放整齊緊密，疊片之間有適當?shù)慕^緣，防止片與片之間短路，增加不必要的損耗。

　　繞組設計：繞組采用高強度、低電阻率的導線，如銅或鋁導線，減少電流通過時的電阻損耗。導線有良好的絕緣層，防止繞組之間以及繞組和鐵芯、油箱等之間發生短路。繞組繞制均勻、緊密，匝數準確無誤，保證變壓器的電壓比和電磁感應效果符合設計要求。

　　油箱設計：油箱采用鋼板等材料制作，具有良好的耐腐蝕性和導電性。油箱密封性能好，防止絕緣油泄漏和外界灰塵、水分等雜質進入油箱。同時，油箱要足夠堅固，能承受住絕緣油的壓力以及變壓器運行時可能產生的各種應力。

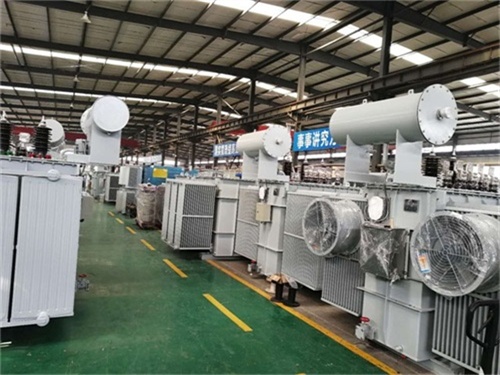

　　冷卻裝置：S20變壓器采用自然冷卻或強迫冷卻方式。自然冷卻靠變壓器自身和周圍空氣的熱交換來散熱，強迫冷卻則通過風扇、油泵等設備來加快散熱。冷卻裝置要能保證變壓器在各種負載情況下都能保持在合適的溫度范圍內，延長變壓器的使用壽命。

　　三、經濟性與壽命

　　經濟性：雖然S20變壓器的初始投資較傳統變壓器高一些，但其節能效果顯著，能夠在長期運行中為用戶節省大量電費。以1000kVA變壓器為例，S20型較S13型每年可節省電費約1.4萬元，三至五年即可收回成本。

　　壽命：S20變壓器采用優質材料和先進的制造工藝，具有高可靠性和長壽命。其設計合理，結構簡單，易于維護和檢修，減少了故障的可能性，進一步延長了使用壽命。

　　四、應用領域

　　S20變壓器廣泛應用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。其高效節能、安全可靠、適應性強的特點使得S20變壓器成為各種電力系統和工業設備的理想選擇。

　　五、與其他型號變壓器的比較

　　與S13變壓器相比：S20變壓器在能效、機械強度、電磁性能、絕緣水平和載流量等方面均優于S13變壓器。S20變壓器符合二級能效標準，而S13變壓器僅符合三級能效標準。

　　與S22變壓器相比：S22變壓器滿足一級能效標準，較S20變壓器空載損耗降低10%，負載損耗降低10%。但S20變壓器在性價比方面更具優勢，能夠滿足大多數用戶的需求。
