S20變壓器尺寸表及選型指南

一、常見型號與尺寸數據

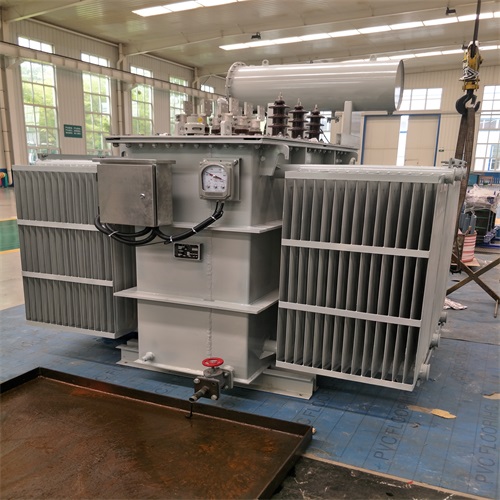

以下尺寸表基于市場主流S20系列油浸式變壓器，數據可能因制造商及設計差異略有不同：

二、尺寸影響因素

1. 容量與電壓等級：
   • 容量越大，尺寸和重量顯著增加（如2000KVA需定制設計）。
   • 高電壓等級（如35KV）需更大絕緣距離，外形尺寸擴大。
2. 冷卻方式：
   • 油浸自冷式（ONAN）：依賴油箱散熱，尺寸較大。
   • 強迫油循環（OFAF）：需額外散熱設備，尺寸進一步增加。
3. 繞組結構：
   • 全銅繞組：導電性好但密度大，總重量增加。
   • 立體卷鐵心：體積小、效率高，適合空間受限場景。

三、選型建議

1. 空間受限場景：
   • 選S20-M系列（如S20-M-80），體積比傳統設計減少20%-30%。
   • 考慮立體卷鐵心型號（如S20-MRL-630），結構緊湊，適合戶內安裝。
2. 高負載需求：
   • 選大容量型號（如S20-1000及以上），注意散熱設計，避免過熱。
   • 搭配溫控裝置或強迫油循環系統，提升穩定性。
3. 特殊環境：
   • 高海拔地區：選加強絕緣設計，尺寸可能增大。
   • 腐蝕性環境：選環氧樹脂封裝外殼，增強耐候性。

四、采購注意事項

1. 技術參數確認：
   • 明確額定容量、電壓等級、連接組別（Dyn11/Yyn0）、阻抗電壓（4%-6%）。
   • 校驗空載損耗及負載損耗（參考GB/T 1094標準）。
2. 供應商資質：
   • 選擇通過CCC認證及能效備案的廠家。
   • 優先選有ISO9001質量管理體系的供應商。
3. 售后服務：
   • 確認質保期（通常1-2年），了解故障響應時間（建議≤48小時）。
   • 詢問是否提供免費巡檢及能效檢測服務。

五、市場趨勢

• 定制化需求增長：非標準電壓/容量需求增加，支持OEM/ODM的廠家更受歡迎。
• 節能化升級：二級能效產品占比逐年提升，滿足環保要求。
• 智能化集成：部分高端型號集成狀態監測模塊，支持遠程運維。

如需具體尺寸或定制設計，建議提供以下信息：

• 額定容量及電壓等級
• 安裝環境（溫度、濕度、海拔）
• 空間限制（長寬高）
• 是否需配套高低壓柜及無功補償裝置

聯系供應商后，通常可提供免費現場勘查及定制設計服務。
